Flachdachentwässerung nach vielen Jahren Betrieb – mit TOPWET Sanierungsgullys dauerhaft erneuern

Bei älteren Flachdächern konzentriert sich eine Sanierung häufig auf die Erneuerung der Dachabdichtung. Ebenso wichtig ist jedoch die Überprüfung der vorhandenen Flachdachentwässerung. Bleibt Wasserim Bereich des Dachgullys stehen, kann dies auf einen verschmutzten oder nicht mehr funktionsfähigen Bestandsablauf, eine geschädigte Wärmedämmung, ein unzureichendes Gefälle oder auf einAnschlussdetail zurückzuführen sein, das sich nicht mehr dauerhaft und fachgerecht in die neue Dachabdichtung integrieren lässt.

In solchen Fällen ist es in der Regel nicht erforderlich, den gesamten Dachaufbau aufwendig zurückzubauen. Wenn der Zustand des Bestandsdachs und das Sanierungskonzept eine gezielte Erneuerung des Entwässerungsdetails zulassen, bietet ein TOPWET Sanierungsgully eine wirtschaftliche und technisch sichere Lösung. Er wird in den vorhandenen Dachgully oder die bestehende Fallleitung eingesetzt undermöglicht gleichzeitig einen dauerhaft dichten Anschluss an die neue Dachabdichtung. Genau für diese Anwendungen wurden die TOPWET Sanierungsgullys entwickelt.

Wenn das Problem nicht nur in der Dachoberfläche liegt

Eine neue Abdichtung kann den Zustand der Dachoberfläche verbessern, ersetzt jedoch nicht automatisch eine funktionierende Entwässerung. Wenn der bestehende Entwässerungsdetail nicht zur neuenDachkonstruktion passt, verunreinigt, beschädigt oder konstruktiv nicht für den weiteren Anschluss geeignet ist, kann das Problem mit stehender Feuchtigkeit im Bereich des Dachgullys auch nach der Sanierung wieder auftreten.

Bei der Planung einer Dachsanierung sollte daher nicht nur die Abdichtungsebene betrachtet werden, sondern auch der vorhandene Dachgully, die Verbindung zur Entwässerungsleitung sowie diefachgerechte Einbindung in den neu geplanten Dachaufbau.

Ein Sanierungsgully ist in diesem Zusammenhang eine praktische Lösung, wenn die Funktion der Entwässerung wiederhergestellt werden soll, ohne unnötig umfangreiche Eingriffe in die gesamteDachkonstruktion vorzunehmen.

Wann macht ein TOPWET Sanierungsgully Sinn?

Ein TOPWET Sanierungsgully eignet sich insbesondere bei der Sanierung von Flachdächern, wenn folgende Anforderungen bestehen:

• Anschluss einer neuen Entwässerung an einen bestehenden Dachgully oder an ein vorhandenes senkrechtes Ablaufrohr,

• sichere Integration des Entwässerungsdetails in die neue Abdichtung,

• gezielte Lösung von problematischen Entwässerungsstellen,

• Vermeidung unnötiger Eingriffe in funktionierende Bereiche des Dachaufbaus,

• systematische Planung des Details anstelle von improvisierten Lösungen direkt auf der Baustelle.

Das Ergebnis sollte ein Entwässerungsdetail sein, das optimal auf den neuen Dachaufbau, die gewählte Abdichtungsart sowie die erforderliche Ablaufleistung abgestimmt ist.

Wie funktionieren TOPWET Sanierungsgullys?

TOPWET Sanierungsgullys wurden speziell für die Sanierung von Flachdächern mit Anschluss an bestehende Dachgullys oder Regenfallleitungen entwickelt. Sie werden in das vorhandeneEntwässerungssystem eingesetzt und schaffen ein neues, kontrollierbares Detail für den Anschluss der Abdichtung.

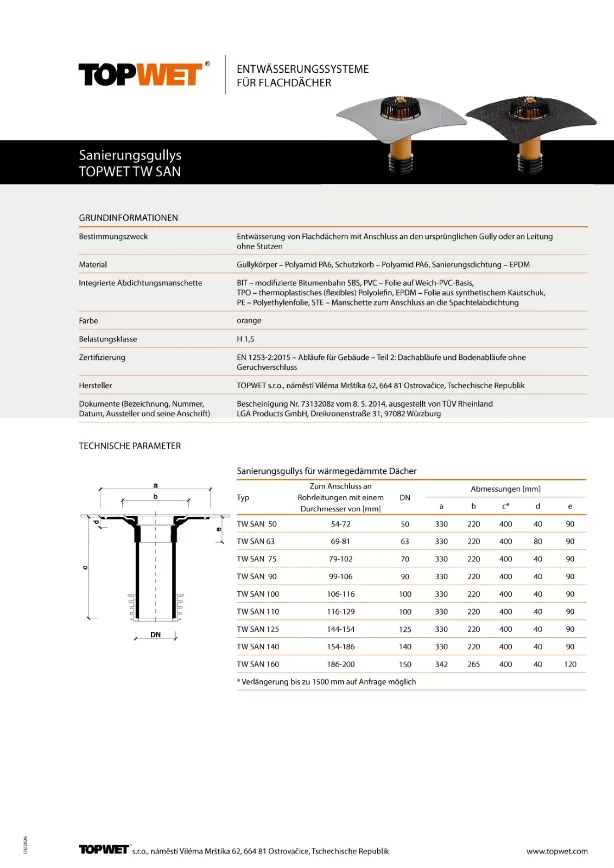

Die Standardlänge eines Sanierungsgullys beträgt 400 mm. Bei ausgewählten Varianten kann auch eine individuelle Verlängerung ausgeführt werden. Dies ist besonders dann sinnvoll, wenn einproblematischer Bereich der bestehenden Rohrleitung überbrückt und der Anschluss erst an einer geeigneteren Stelle hergestellt werden soll. Das größte Risiko einer Beschädigung besteht in der Regelunmittelbar hinter dem Einlaufbereich.

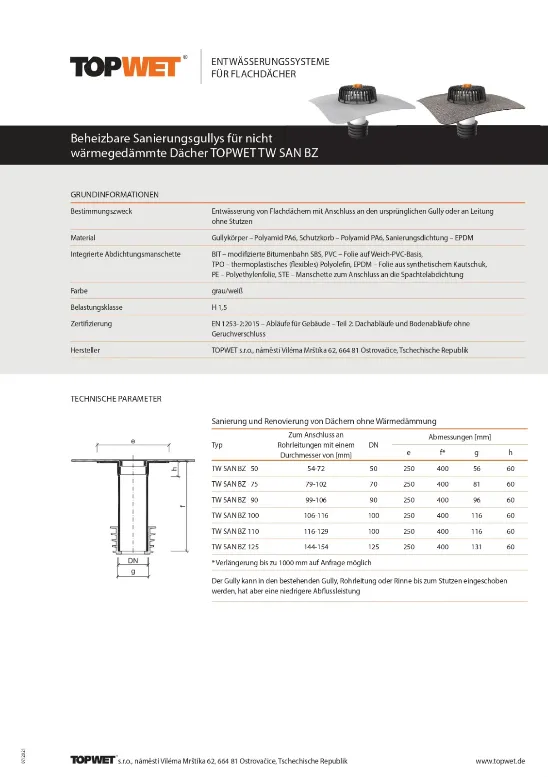

Für spezielle Sanierungsfälle steht außerdem die Variante TW SAN BZ zur Verfügung. Sie wird bei Dächern eingesetzt, bei denen kein ausreichender Montageraum für die Standardausführung vorhanden ist. Bei dieser Variante muss die Ablaufleistung der konkreten Ausführung immer sorgfältig geprüft werden.

Integrierte Anschlussmanschette passend zur Abdichtungsart

Die Verbindung des TOPWET Sanierungsgullys mit der Dachabdichtung wird durch eine integrierte Anschlussmanschette hergestellt, die entsprechend dem jeweiligen Abdichtungssystem des Dachsausgewählt wird. TOPWET bietet nicht nur Standardausführungen für Bitumenbahnen und PVC-Folien, sondern auch Lösungen für weitere Materialien wie TPO/FPO oder EPDM. Dadurch kann der Gully sicherin den bestehenden Dachaufbau integriert werden – ohne improvisierte Lösungen bei der Montage.

Diese Kompatibilität ist bei Sanierungen besonders wichtig. Jedes Dach kann einen unterschiedlichen Aufbau, eine andere Abdichtungsart und individuelle Anforderungen an die Detailausbildung aufweisen. Die integrierte Anschlussmanschette ermöglicht es, den Anschluss als Bestandteil eines abgestimmten Systems zu planen und nicht erst nachträglich auf der Baustelle anzupassen.

‍

Sanierungsdichtung gegen rückstauendes Wasser

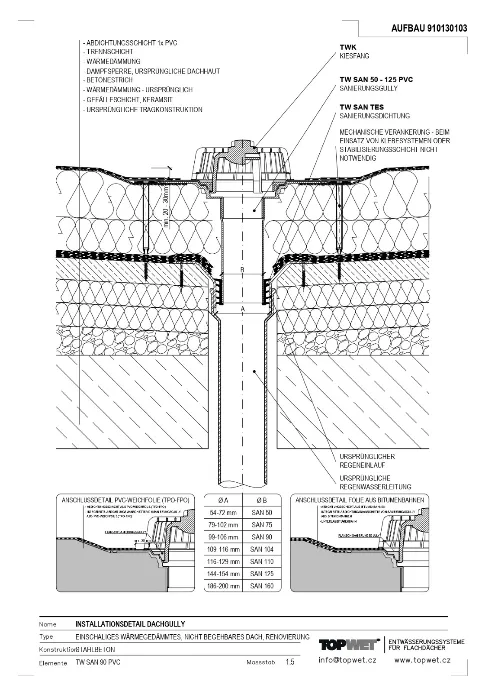

Ein wesentlicher Bestandteil eines funktionierenden Sanierungsdetails ist die Sanierungsdichtung TW SAN TES. Sie ist Bestandteil jeder Verpackung eines TOPWET Sanierungsgullys und wird bei der Montageimmer eingesetzt. Die Dichtung gleicht den Durchmesserunterschied zwischen dem bestehenden Gully bzw. dem vorhandenen senkrechten Ablaufrohr und dem neu eingesetzten Sanierungsgully aus.

Gleichzeitig schützt sie das Detail vor dem Eindringen von rückstauendem Wasser in den Dachaufbau. Die fachgerechte Montage der Dichtung ist daher entscheidend für die sichere Funktion der gesamtenEntwässerungssanierung – nicht nur für das einfache Einsetzen des neuen Gullys in die bestehende Rohrleitung.

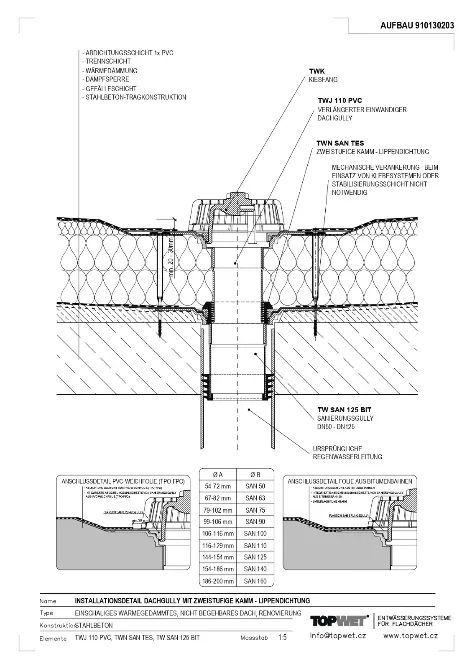

Für eine zweistufige Entwässerung ist außerdem die zweistufige Sanierungsdichtung TWN SAN TES verfügbar. Sie ermöglicht eine wasserdichte Ausführung im Bereich der Dampfsperre bei gedämmtenFlachdächern.

Kontrolle der Ablaufleistung nach der Sanierung

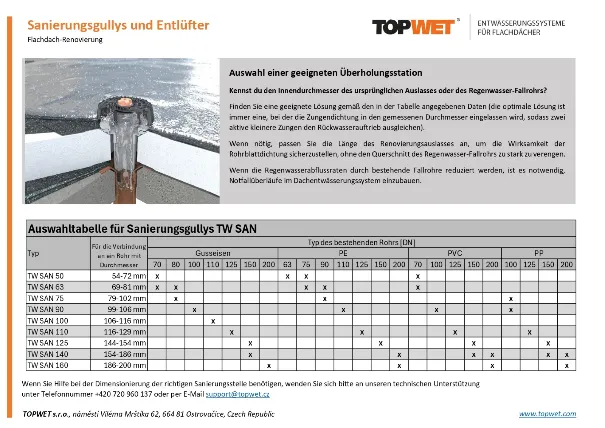

Bei einer Sanierung muss überprüft werden, ob der geplante Gully die erforderliche Ablaufleistung erfüllt. Bei einer Sanierung wird ein neues Element in das bestehende Entwässerungssystem eingesetzt. Daher müssen der tatsächliche Durchmesser und die daraus resultierende Ablaufleistung bewertet und auf die zu entwässernde Dachfläche abgestimmt werden.

Besondere Aufmerksamkeit sollte insbesondere Varianten gewidmet werden, bei denen die Ablaufleistung geringer sein kann als bei einer Standardausführung. Falls die Berechnung nicht ausreichend ist, muss die Planung angepasst, ein zusätzlicher Gully vorgesehen oder eine Notentwässerung entsprechend den Berechnungen nach DIN 1986-100 und DIN EN 12056-3 ausgeführt werden.

Die Kontrolle der Ablaufleistung ist kein rein formaler Schritt. Sie entscheidet darüber, ob die neue Entwässerung die Dachkonstruktion langfristig durch einen verzögerten Wasserabfluss belastet.

‍

Praktischer Nutzen bei der Sanierung von Flachdächern

TOPWET Sanierungsgullys helfen dabei, eines der wichtigsten Details bei der Sanierung von Flachdächern zu lösen – die sichere und zuverlässige Ableitung von Niederschlagswasser. Ihr Vorteil liegt vor allemdarin, dass sie mehrere Anforderungen in einer systematischen Lösung verbinden:

• Anschluss an den bestehenden Gully oder die vorhandene Ablaufleitung,

• integrierte Anschlussmanschette passend zur jeweiligen Abdichtungsart,

• Auswahl verschiedener Varianten entsprechend dem konkreten Dachaufbau,

• Sanierungsdichtung zum Schutz vor rückstauendem Wasser.

Dadurch kann die Erneuerung der Entwässerung präziser, übersichtlicher und mit geringerem Risiko für improvisierte Lösungen während der Montage geplant und umgesetzt werden.

‍

Ein älteres Flachdach muss nicht immer einen unnötig umfangreichen Eingriff in den gesamten Dachaufbau erfordern. Wenn das Hauptproblem im Entwässerungsdetail, in einem nicht geeigneten Anschlussan die Abdichtung oder in der sicheren Weiterverwendung der bestehenden Ablaufleitung liegt, kann ein TOPWET Sanierungsgully eine geeignete Lösung sein.

Ein fachgerecht geplantes Sanierungsdetail hilft dabei, die Funktion der Entwässerung wiederherzustellen, an das bestehende System anzuschließen und den Anschluss für die neue Abdichtungsebene sichervorzubereiten. Entscheidend ist dabei immer die Auswahl der passenden Variante, der richtigen Anschlussmanschette, die fachgerechte Montage der Sanierungsdichtung sowie die Überprüfung der Ablaufleistung des gesamten Systems.

FAQ

Was ist ein TOPWET Sanierungsgully?

Ein TOPWET Sanierungsgully ist ein Dachgully, der für die Sanierung von Flachdächern entwickelt wurde, bei denen eine neue Entwässerung an einen bestehenden Gully oder eine vorhandene Ablaufleitungohne Muffe angeschlossen werden muss.

Wann wird ein Sanierungsgully eingesetzt?

Er wird eingesetzt, wenn die Entwässerung eines Flachdachs erneuert, eine neue Abdichtung sicher angeschlossen und das bestehende Entwässerungssystem ohne unnötig umfangreiche Eingriffe weitergenutzt werden soll.

Welche Arten von Anschlussmanschetten sind verfügbar?

TOPWET Sanierungsgullys sind mit integrierter Anschlussmanschette passend zur jeweiligen Abdichtungsart erhältlich. Standardmäßig stehen Varianten für Bitumenbahnen und PVC-Folien zur Verfügung. Darüber hinaus sind auch Lösungen für weitere Materialien wie TPO/FPO, EPDM oder PE erhältlich.

Wofür dient die Sanierungsdichtung TW SAN TES?

Die Sanierungsdichtung TW SAN TES gleicht den Durchmesserunterschied zwischen dem bestehenden Gully bzw. der vorhandenen Ablaufleitung und dem neu eingesetzten Sanierungsgully aus. Gleichzeitigschützt sie das Detail vor dem Eindringen von rückstauendem Wasser außerhalb des Entwässerungssystems.

Wann wird TW SAN BZ eingesetzt?

TW SAN BZ wird bei speziellen Sanierungen eingesetzt, bei denen kein ausreichender Montageraum für einen Standard-Sanierungsgully vorhanden ist. Bei der Planung muss die Ablaufleistung der jeweiligenAusf
